Sensoren

Sensoren

Messtechnik für alle Bereiche der Werkzeugüberwachung

Wirkleistung und Drehmoment

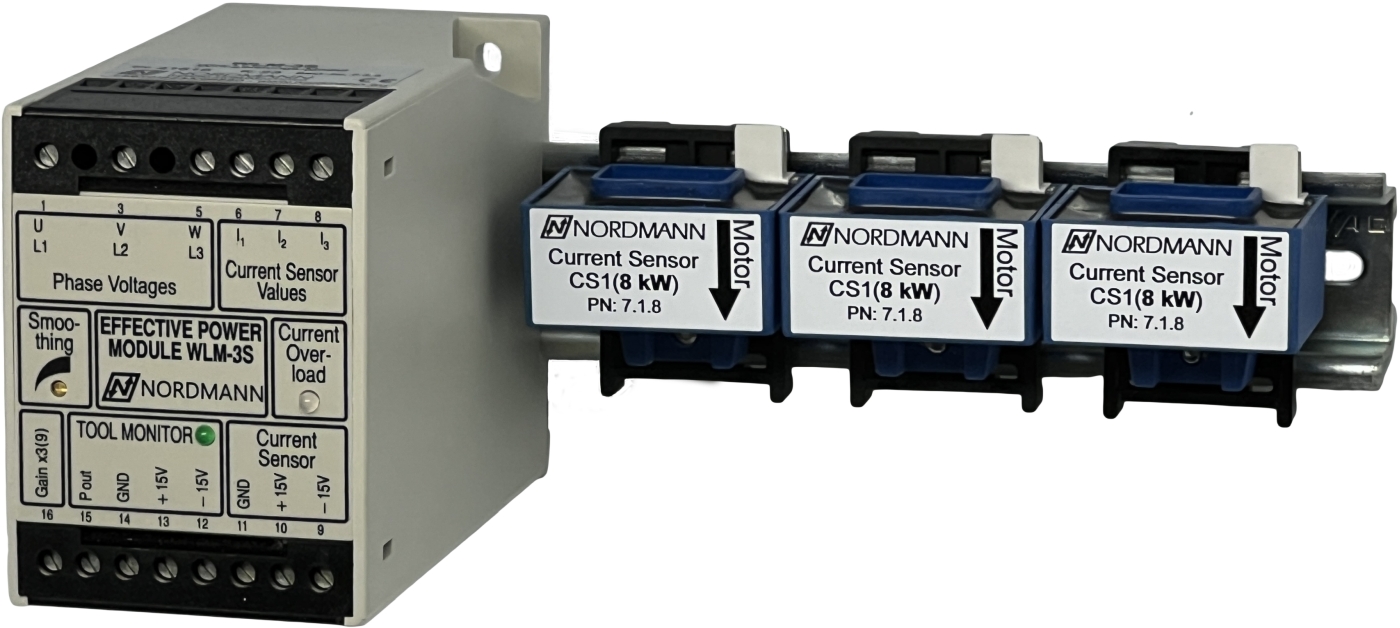

WLM-3S

Dreiphasen-Wirkleistungsmessgerät

Eigenschaften

• Verwendung besonders rauscharmer und abgeschirmter elektronischer Bauteile
• Per Steuersignal umschaltbare Messempfindlichkeit (um Faktor 3 oder 9)
• Stromübersteuerungsanzeige
• Hochempfindliche Stromsensoren – berührungslose Strommessung aller drei Phasen per Halleffekt
• Messung auch bei stillstehenden oder langsam drehenden Vorschubantrieben möglich
• Zur Montage an Hutschiene im Schaltschrank

Download:

Installationsanleitung

Kraft

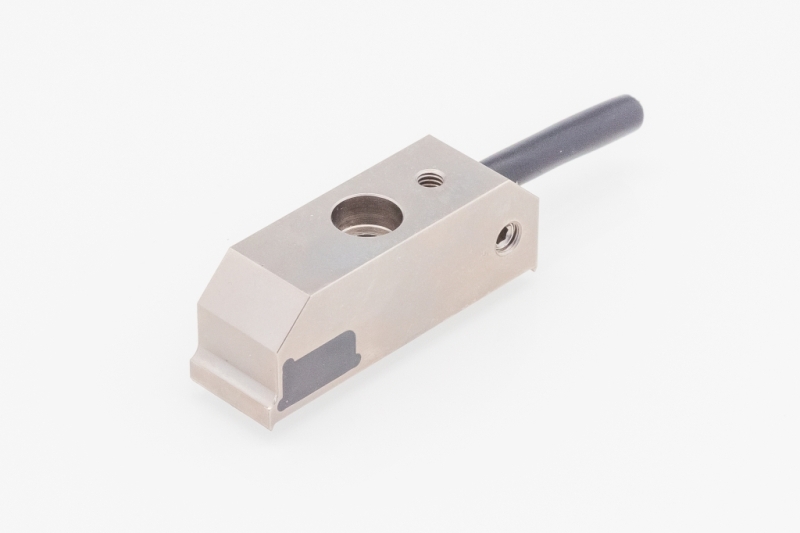

DMS-Kralle

Dehnungssensor

Eigenschaften

• Kraftmesssensor auf DMS-Basis neuester Generation – entwickelt mittels Finite-Elemente-Methode (FEM)
• Dreimal höhere Messempfindlichkeit als direkt auf das Bauteil geklebte Dehnungsmessstreifen
• Zweimal höhere Messempfindlichkeit als eine BDA-Kralle

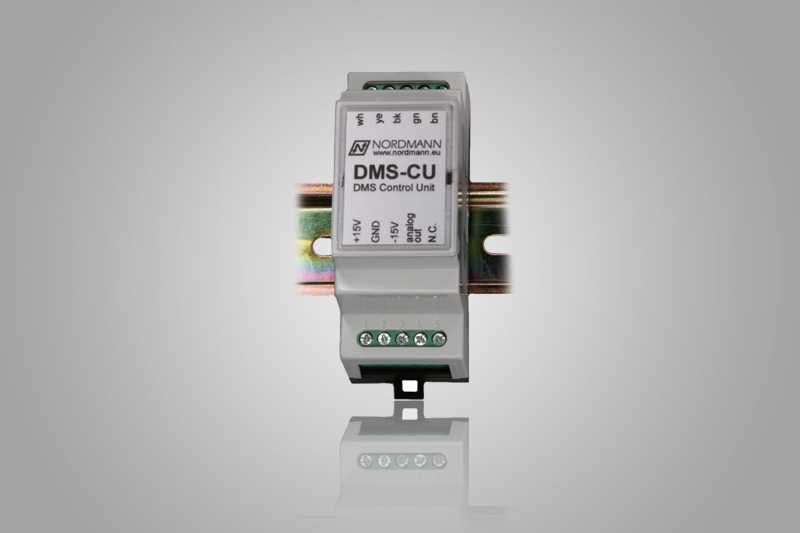

• Inklusive DMS-Verstärker (DMS-CU) mit Nullpunktjustage
• Unempfindlich gegen Magnetfeldeinflüsse
• Anwendung: Kontrolle von Werkzeugkräften anhand elastischer Dehnung im Kraftfluss liegender Maschinenteile

Download:

Installationsanleitung

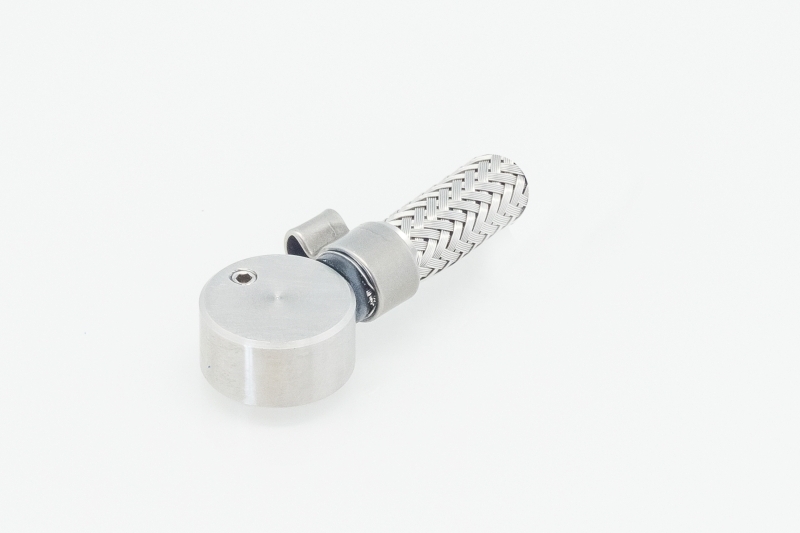

PDA

Piezoelektrischer Dehnungsaufnehmer

Eigenschaften

• Multidirektionale Messung – genaue Kenntnis der Kraftrichtung ist nicht erforderlich
• Schonende Klebebefestigung
• Kompakte Bauform – geeignet bei beengten Platzverhältnissen an Revolvergehäusen oder Rollköpfen

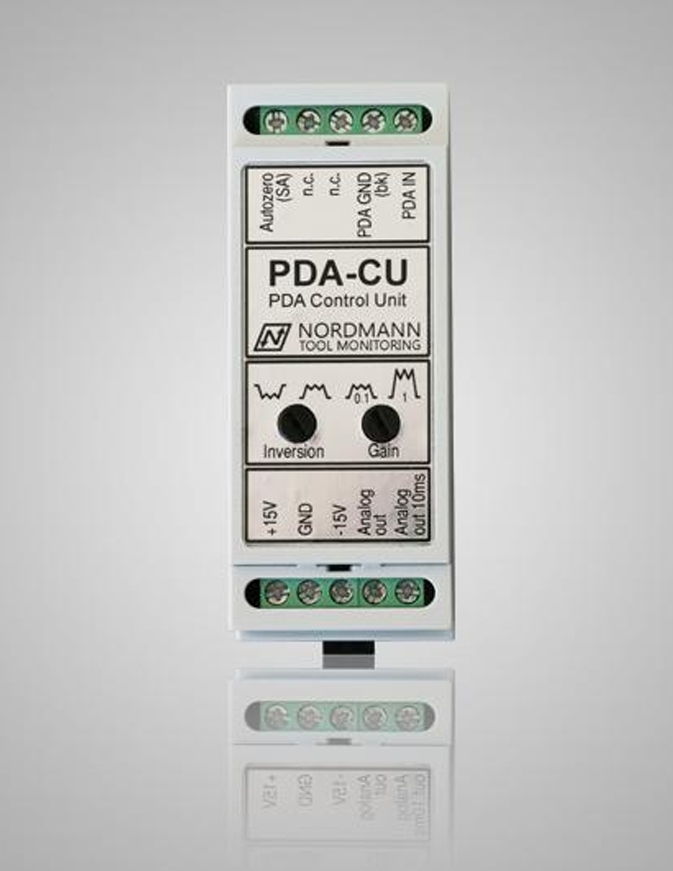

• Weiterverarbeitung des Messwertes mittels Anpassmodul PDA-CU oder SEP
• Anwendung: Drehmomentmessung an Mehrspindelbohrköpfen

Download:

Installationsanleitung PDA
Installationsanleitung PDA-CU

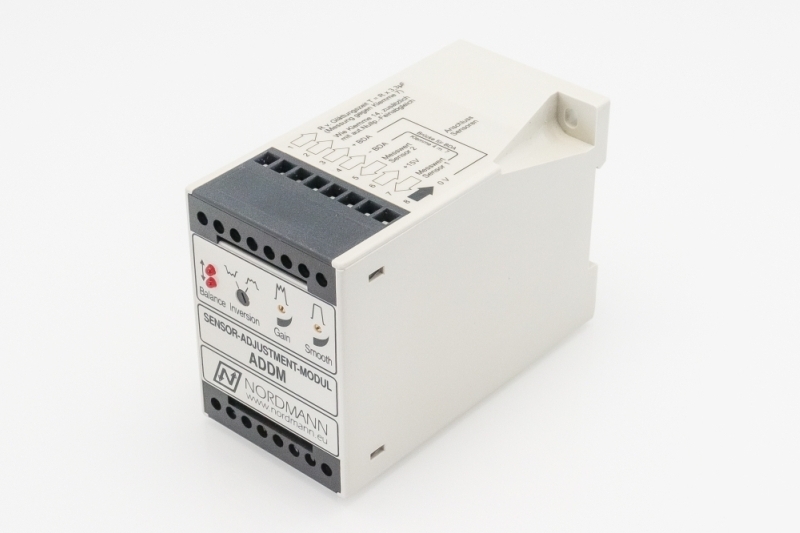

ADDM

Sensor-Anpassmodul

Eigenschaften

• Anpassmodul für Kraft- und Wegsensoren
• Stromversorgung und Signalverstärkung für Sensoren auf Wirbelstrombasis
• Kompatibel mit BDA-L und weiteren Wegaufnehmern
• Zur Montage an Hutschiene im Schaltschrank

Download:

Installationsanleitung

Schall und Schwingung

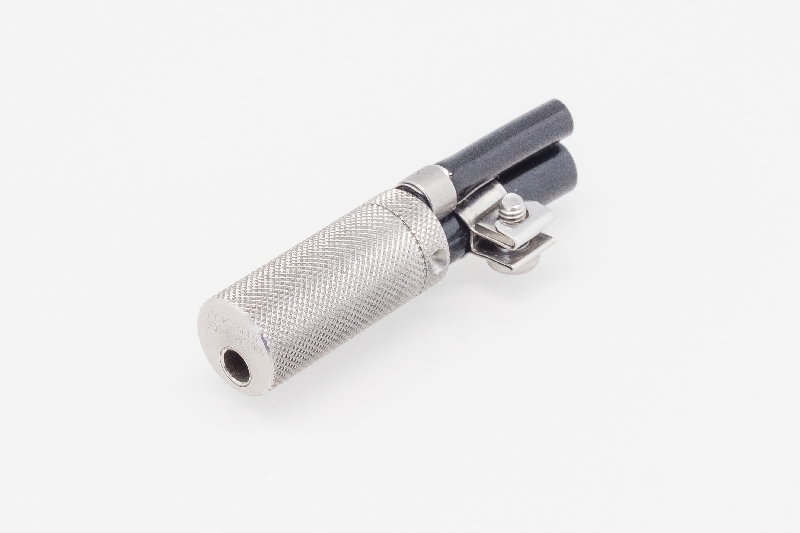

SEH

Schall-Emissions-Hydrophon  ·  Vom Erfinder patentiert

Eigenschaften

• Piezoelektrische Messung der per Kühlschmierstoffstrahl übertragenen Schallemission von rotierenden Werkzeugen oder Werkstücken
• Werkzeug- bzw. werkstücknahe Messung
• Weiterverarbeitung mittels Schall-Emissions-Prozessor SEP
• Akustische Erkennung des Kontaktes zwischen Schleifscheibe und Werkstück zur Luftschnittverkürzung
• Prozessbegleitende Bohrbruchkontrolle (Durchmesser bis 0,05 mm möglich)

Download:

Installationsanleitung

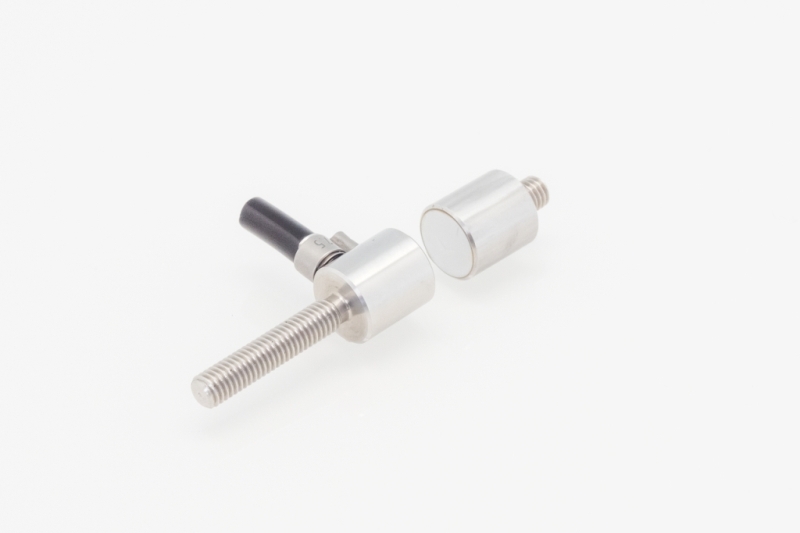

RSA

Rotierender Schallemissionsaufnehmer

Varianten

• RSA – Rotierender Schallemissionsaufnehmer für rotierende Spindeln

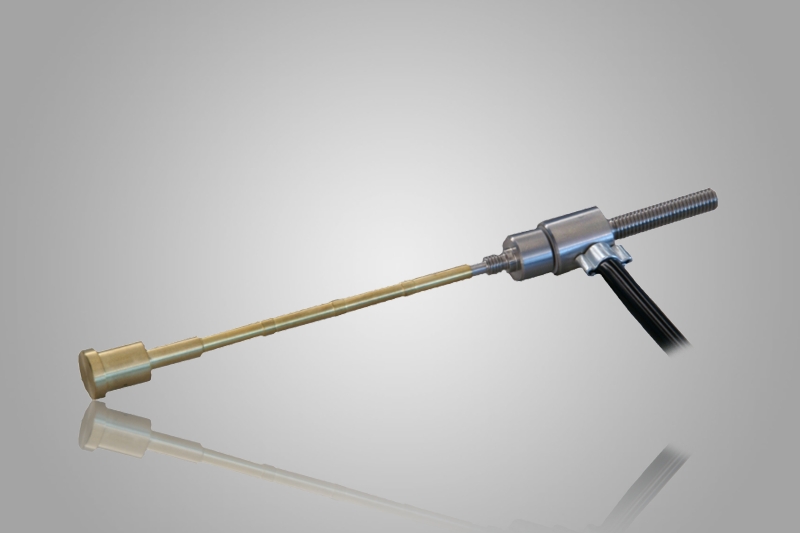

• RSA-2 – Mit Messwertübertragung durch das Zentrum einer Spindel

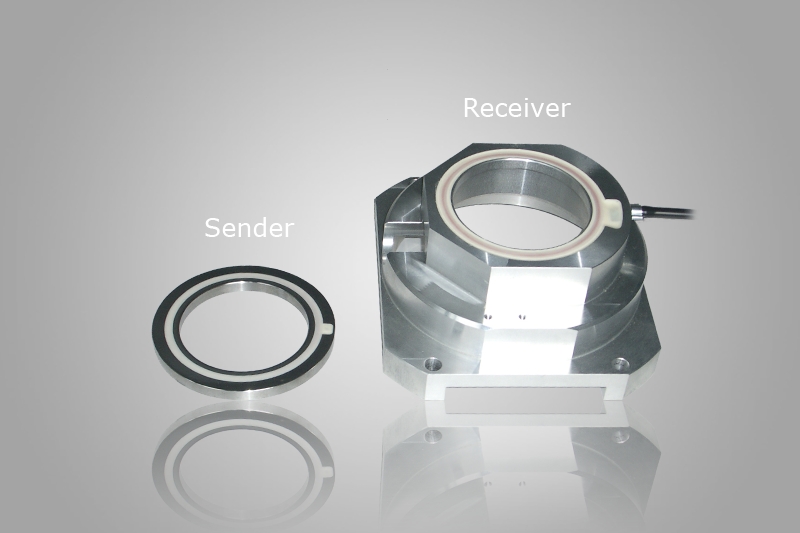

• RSA-Ring – In Ringform für besondere Einbausituationen

Download:

Installationsanleitung RSA Mindestnutmaße RSA-Ring

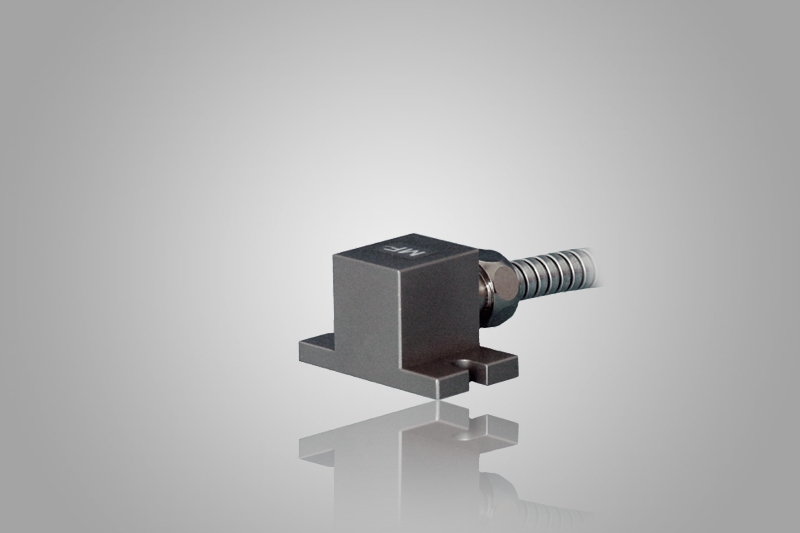

SEA / SEA-Mini

Schall-Emissions-Aufnehmer

Varianten

• SEA – Standard Schall-Emissions-Aufnehmer

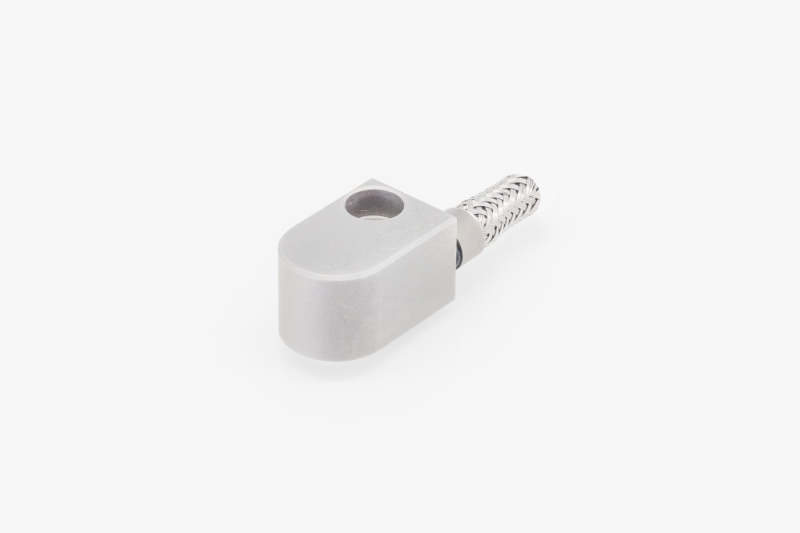

• SEA-Mini – Kompakte Bauform für beengte Einbausituationen
• SEA-Feder – Mit Federstahlelement als Schallwellenleiter (patentiert)

Download:

Installationsanleitung

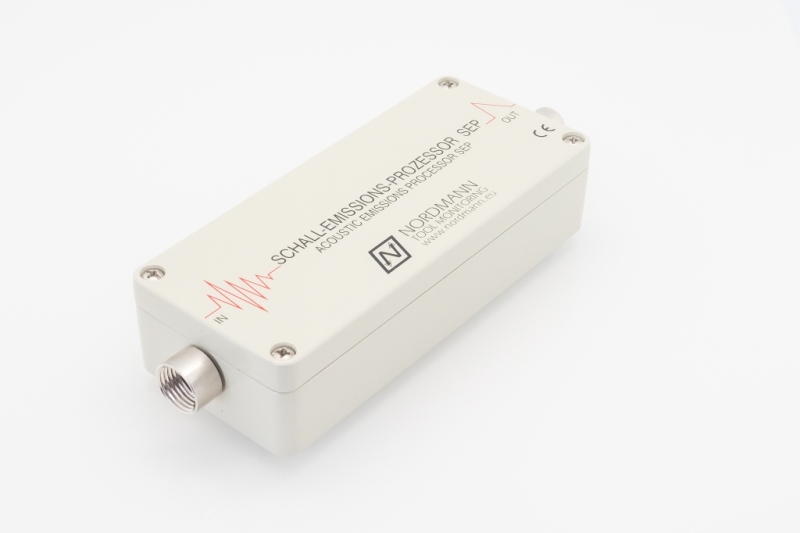

SEP

Schall-Emissions-Prozessor

Eigenschaften

• Signalverarbeitung für SEH, SEA, PDA und weitere Schallemissionssensoren
• Ausgabe eines analogen Messwerts an das Überwachungsgerät
• Zur Montage an Hutschiene im Schaltschrank

Download:

Installtionsanleitung

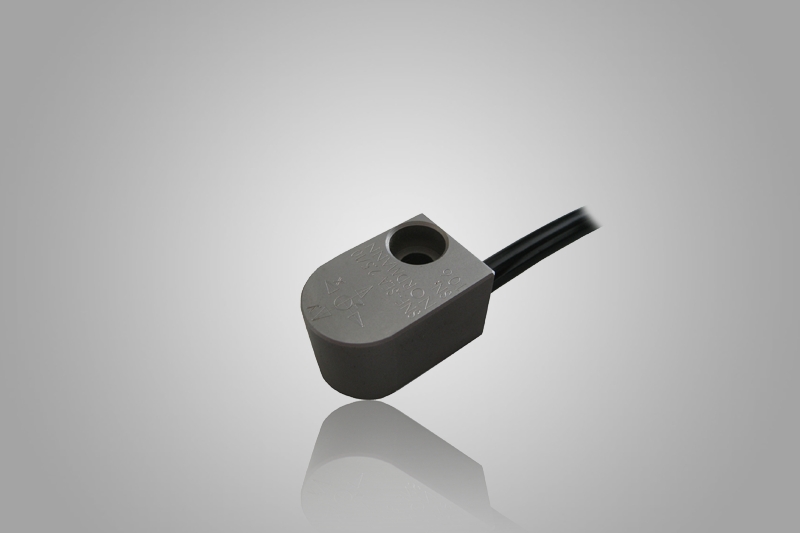

SNF-SEA

Superniederfrequenter Schwingungsaufnehmer

Eigenschaften

• Messung superniederfrequenter Schwingungen
• Speziell für Anwendungen im Niederfrequenzbereich

Download:

Installationsanleitung

Weg und Abstand

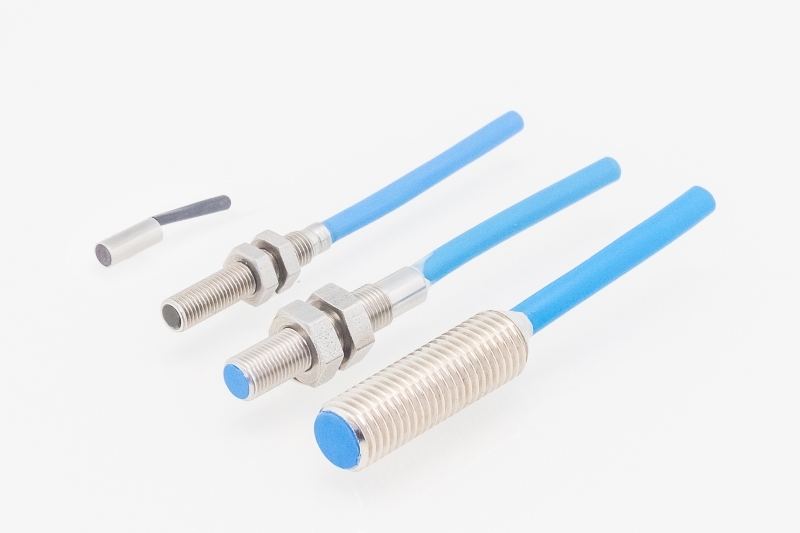

BDA-L

Wirbelstrom-Wegaufnehmer

Eigenschaften

• Hochempfindlicher Wirbelstrom-Wegaufnehmer – erfasst Wegänderungen unter 0,01 Mikrometer
• Zylindrischer Wegaufnehmer zur Abstandsmessung
• Vielzahl unterschiedlicher Durchmesser mit und ohne Gewinde verfügbar
• Benötigt Sensor-Anpassmodul ADDM zur Stromversorgung und Verstärkung
• Anwendung: Messung der Dehnung mechanischer Strukturen; relative Abstandsmessung zwischen Spindelgehäuse und rotierenden Spindeln

Download:

Installationsanleitung BDA-L
Installationsanleitung BDA-L M8x45

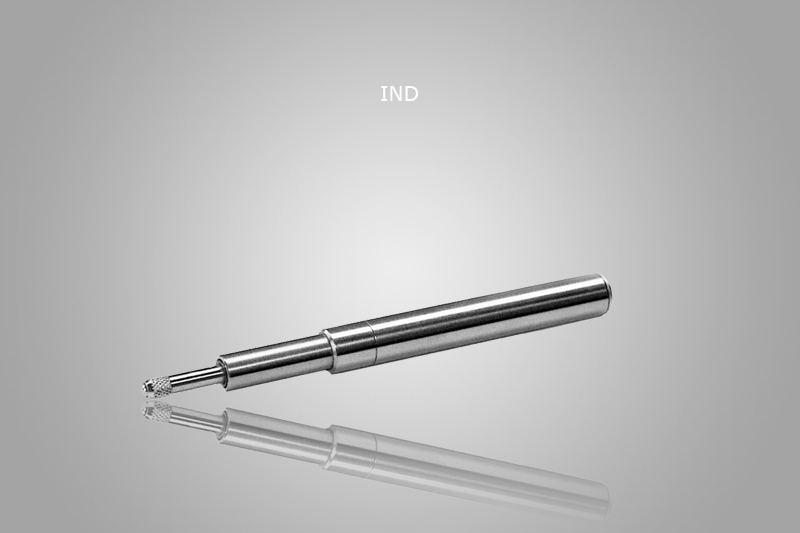

IND

Induktiver Wegaufnehmer

Eigenschaften

• Induktiver Wegaufnehmer für berührungslose Wegmessung
• Robuste Bauform für den industriellen Einsatz

Download:

Installationsanleitung IND

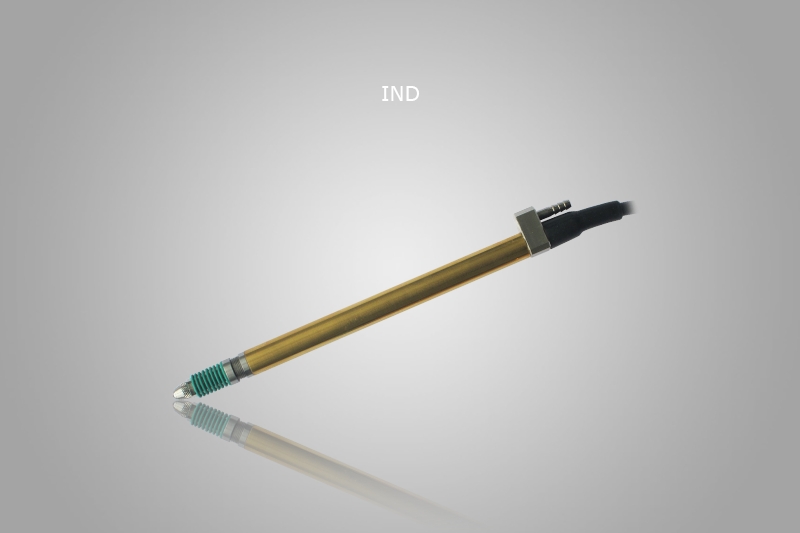

Installationsanleitung IND-Pneu

Werkzeuglängen- und Werkstückpositionskontrolle

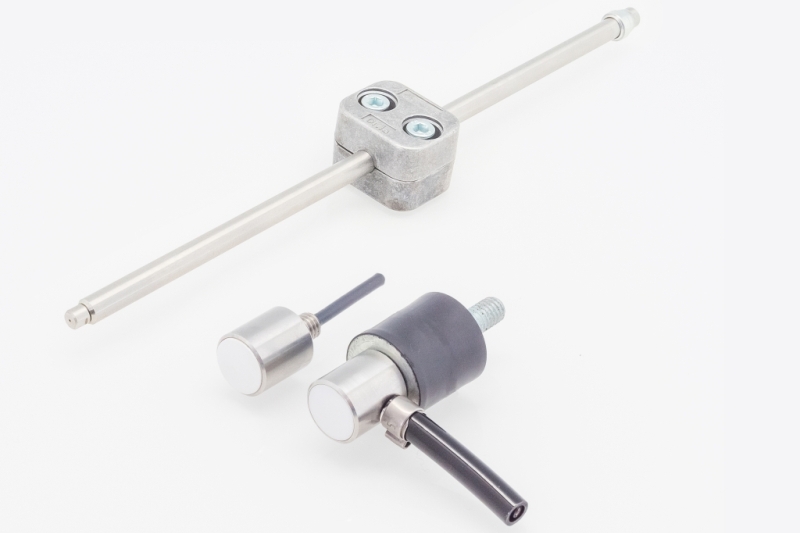

APS-L / APS-L-Q

Aufprallschallsensor

Eigenschaften

• Erkennung des Werkzeugkontakts beim Antasten
• Überwachung von bruchbedingten Werkzeugverkürzungen
• Kontrolle der Spannposition und des Vorhandenseins von Werkstücken

Download:

Installationsanleitung

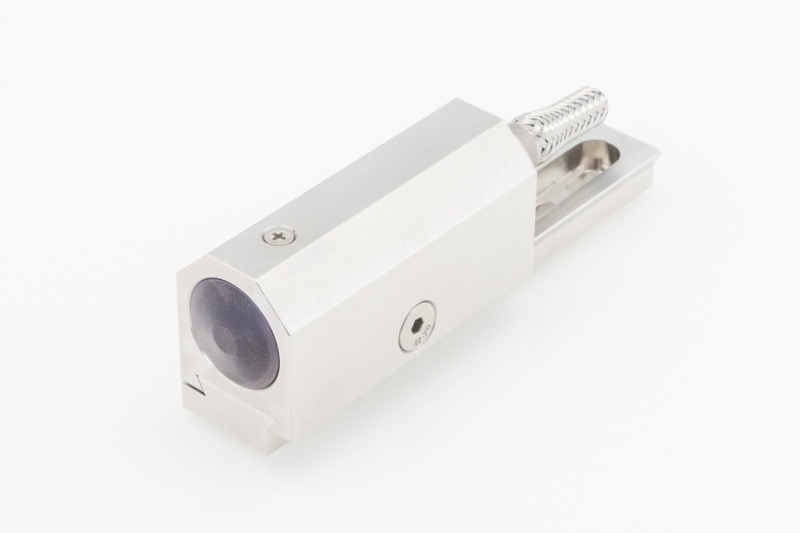

WLT

Werkstücklängentaster

Eigenschaften

• Taktile Längenmessung von Werkstücken
• Kontrolle der Werkstückposition und -länge
• Geeignet für automatisierte Fertigungslinien

Download:

Installationsanleitung
